Эскизный проект сооружения рынка в г. Феодосия, Република Крым

1. Общие положения

Концептуальный проект «Открытый рынок» представляет собой эскизное решение одноэтажного нестационарного торгового объекта, разработанное для размещения на земельном участке по адресу: Республика Крым, г. Феодосия, ул. Крымская, 19.

Проект выполнен на стадии Эскизный проект (ЭП) и служит основой для последующей разработки рабочей документации, включая деталировочные чертежи марок КМ и КМД.

2. Архитектурно-планировочное решение

Объект представляет собой одноэтажное строение прямоугольной формы в осях:

• длина — 27,450 м;

• ширина — 18,860 м.

Общая площадь объекта составляет 525,942 м², что обеспечивает достаточное пространство для организации торгового зала и сопутствующих складских помещений.

Высотные параметры:

• высота до нижнего пояса ферм — 5,250 м;

• высота в коньке — 7,600 м;

• отметка 0.000 принята за уровень чистого пола.

Архитектурный облик здания выполнен с учётом современных требований к торговым объектам и гармонирует с окружающей застройкой. Простота и лаконичность форм позволяют легко интегрировать объект в городскую среду.

3. Конструктивные решения

Несущий каркас здания выполнен из стальных конструкций:

• колонны — профильная труба 90×90×5;

• фермы и прогоны — двутавр 30П, швеллер 12П;

• вспомогательные элементы — профильная труба 50×50×4.

Ограждающие конструкции — профилированный лист Н60 толщиной 0,7 мм, крепящийся к каркасу самонарезающими винтами М6×51 с уплотнительной шайбой с шагом 100 мм.

Предусмотрена система наружного водостока из оцинкованной стали толщиной 0,7 мм.

Материал металлоконструкций: сталь ВСт3сп2 (С-245).
Сварка выполняется электродами 3-50, катет шва — по наименьшей толщине соединяемых элементов.
После монтажа все металлоконструкции окрашиваются эмалью ПФ-133 за два раза по грунтовке ПФ-020.

Тип фундамента определяется на стадии рабочего проектирования по результатам инженерно-геологических изысканий.

4. Инженерное обеспечение

Проектом предусмотрено подключение объекта к следующим инженерным сетям:

• электроснабжение;

• водоснабжение.

Точки подключения и технические условия уточняются на последующих этапах проектирования в соответствии с требованиями ресурсоснабжающих организаций.

5. Основные технико-экономические показатели

6. Состав проектной документации (ЭП)

В состав эскизного проекта входят следующие листы:

1. Общие данные

2. Схема размещения объекта на участке

3. Фасад по оси 1

4. Фасад по оси А

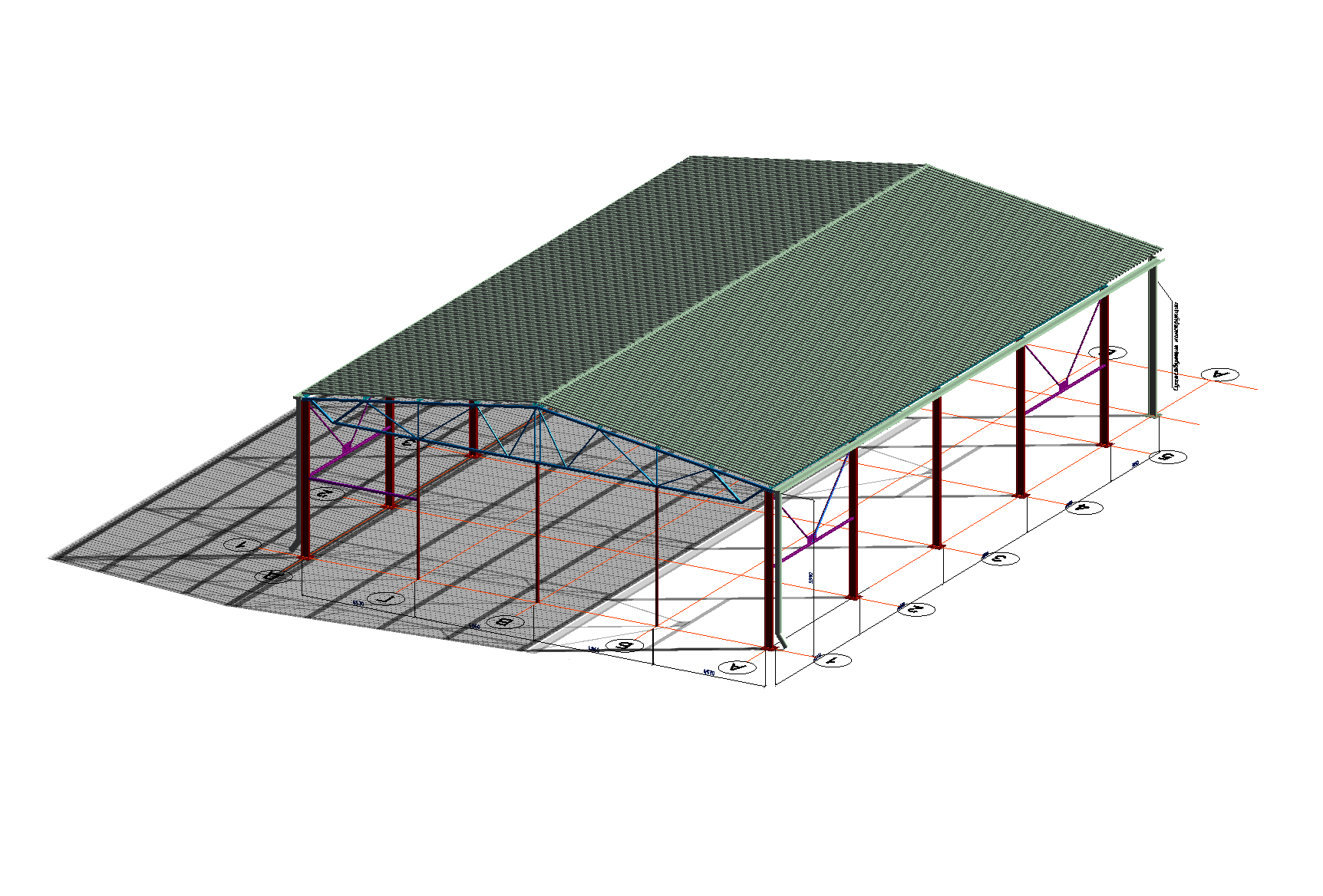

5. 3D-модель объекта (вид с юго-запада)

6. 3D-модель объекта (вид с северо-востока)

7. 3D-модель объекта (узлы)

7. Назначение и дальнейшее применение

Настоящий концептуальный проект «Открытый рынок» разработан в соответствии с действующими нормами и правилами. Он является основой для разработки проектной и рабочей документации, а также для изготовления деталировочных чертежей марок КМ и КМД специализированной организацией.

Все принятые решения подлежат уточнению и детализации на следующих стадиях проектирования, что обеспечивает гибкость и адаптивность объекта к реальным условиям строительства и эксплуатации.

8. Заключение

Проект «Открытый рынок» — это современное, функциональное и экономичное решение для организации торговой деятельности в г. Феодосии. Лёгкие стальные конструкции, продуманная планировка и возможность интеграции с городскими инженерными сетями делают данный объект перспективным для реализации в кратчайшие сроки.
